Een LED-module is een op zichzelf staand lichtgevend samenstel bestaande uit een of meer LED-chips gemonteerd op een printplaat (PCB), gecombineerd met elektrische aansluitingen, thermische beheersmaterialen en, in veel ontwerpen, een optische lens of diffusor. Het fungeert als het belangrijkste lichtgevende onderdeel binnen een voltooid armatuur: de vervangbzijn, upgradebare motor die de lichtopbrengst, efficiëntie, kleurkwaliteit en levensduur van het armatuur bepaalt.

LED-modules worden veel gebruikt voor montage-, onderhouds- en vervangingstoepassingen in binnenverlichting, straatverlichting, wandverlichting, reclamelichtbakken en decoratieve verlichting. Dankzij hun gestandaardiseerde formaten en plug-and-play-verbindingsontwerpen kunnen verlichtingsfabrikanten op efficiënte wijze complete armaturen bouwen rond een beproefd lichtbronplatform – en kunnen eindgebruikers vervang een defecte of defecte module zonder de gehele armatuurbehuizing te slopen , waardoor de onderhoudskosten en materiaalverspilling gedurende de levensduur van de installatie aanzienlijk worden verminderd.

Hoe een LED-module werkt: van chip tot lichtopbrengst

Als u de interne werking van een LED-module begrijpt, wordt duidelijk waarom de kwaliteit van de componenten en het thermisch beheer de twee meest kritische factoren zijn die de prestaties op de lange termijn bepalen.

De LED-chip: elektroluminescentie en werkzaamheid

Elke LED-chip in de module bevat een halfgeleiderverbinding die fotonen uitzendt wanneer er elektrische stroom doorheen gaat – een proces dat elektroluminescentie wordt genoemd. In tegenstelling tot gloeilampen die licht genereren als bijproduct van thermische energie, zetten LED-chips elektrische energie direct om in licht, waardoor een lichtopbrengst wordt bereikt van 130–200 lm/W op chipniveau in hoogwaardige producten. De golflengte van het uitgestraalde licht – en dus de kleurweergave – wordt bepaald door de samenstelling van het halfgeleidermateriaal. Wit licht wordt geproduceerd door een blauwe LED-chip te combineren met een fosforconversielaag die een deel van de blauwe emissie naar beneden converteert om het volledige zichtbare spectrum te produceren.

Het PCB-substraat en het thermische pad

LED-chips worden gesoldeerd op een metal-core printplaat (MCPCB) of een standaard FR4 PCB met koperen sporenlagen. De MCPCB, die doorgaans gebruik maakt van een aluminium basis, biedt een thermisch pad met lage weerstand van de LED-verbinding naar het montageoppervlak van de module en vervolgens naar het koellichaam van de armatuur. Handhaving van de LED-verbindingstemperatuur hieronder 85°C is de allerbelangrijkste factor bij het bereiken van de volledige nominale levensduur; elke 10°C stijging van de junctietemperatuur boven deze drempel halveert ruwweg de nuttige levensduur van de LED. Hoogwaardige moduleontwerpen minimaliseren de thermische weerstand bij elke interface (chip-naar-board, board-naar-behuizing) om de junctietemperaturen ruim binnen veilige grenzen te houden, zelfs bij maximaal nominaal vermogen.

SMD versus plug-in-assemblageformaten

LED-modules worden vervaardigd in twee primaire assemblageformaten die geschikt zijn voor verschillende productie- en onderhoudscontexten. SMD-modules (Surface-Mount Device). worden tijdens de fabrieksassemblage rechtstreeks op de PCB gesoldeerd - een proces dat geschikt is voor geautomatiseerde productie van grote volumes met consistente soldeerkwaliteit en compacte bordindelingen. Insteekmodules gebruik connectorinterfaces waarmee de module kan worden geplaatst en verwijderd zonder soldeergereedschap - ideaal voor veldvervangings- en onderhoudstoepassingen waarbij de armatuurbehuizing gemonteerd blijft en alleen de module wordt vervangen. Veel buitenverlichtingsproducten combineren beide formaten: SMD LED-chips in de modulebehuizing en een plug-in connectorinterface tussen de module en de armatuurdriver.

Belangrijkste prestatieparameters: wat de specificaties betekenen

De datasheets van LED-modules bevatten een reeks technische parameters die de prestaties in de praktijk direct voorspellen. Begrijpen wat elke parameter vertegenwoordigt – en welke waarden acceptabel zijn voor verschillende toepassingen – is essentieel voor het nemen van weloverwogen inkoopbeslissingen.

Kernvoordelen van hoogwaardige LED-modules

De prestatievoordelen van goed gespecificeerd LED-modules zich uitstrekken over de gehele waardeketen – van de productie-efficiëntie van de armatuurfabrikant tot de energierekeningen en het onderhoudsschema van de eindgebruiker.

Hoge lichtopbrengst en energiebesparing

LED-modules bereiken bij de huidige stand van de technologie routinematig een efficiëntie op moduleniveau van 150–180 lm/W , wat zich vertaalt naar een rendement op armatuurniveau van 120–160 lm/W na optische verliezen en driververliezen. Dit vertegenwoordigt een 70-80% reductie in energieverbruik versus de hogedruknatrium- of metaalhalogenidemodules die ze vervangen in straat- en terreinverlichting – een besparing die gedurende de levensduur van 50.000 uur van de module een beslissend economisch en milieuvoordeel oplevert.

Lage lumenafschrijving voor consistente output op lange termijn

Lumenafschrijving – de geleidelijke vermindering van de lichtopbrengst naarmate de module ouder wordt – is een kritische kwaliteitsdifferentiator tussen LED-modules. Hoogwaardige modules die gebruikmaken van hoogwaardige LED-chips vertonen een lumenafschrijving van minder dan 3% per 10.000 bedrijfsuren , waarbij de output boven 80% van de initiële waarden blijft na 50.000 uur (L80 ≥ 50.000 uur). Modules van lagere kwaliteit die niet aan de specificaties voldoen, kunnen binnen 20.000 tot 30.000 uur een rendement van 70% opleveren, waardoor vervanging eerder nodig is en de economische argumenten voor de LED-investering afnemen.

Hoge kleurconsistentie voor alle productiebatches

In toepassingen zoals straatverlichting, gevelverlichting en reclamelichtbakken waar grote aantallen modules dicht bij elkaar zijn geïnstalleerd, is kleurconsistentie tussen eenheden visueel cruciaal. Kwaliteit LED-modules are weggegooid tot ≤ 3 SDCM (Standard Deviation of Color Matching) — een tolerantie die zo nauw is dat het kleurverschil tussen aangrenzende modules voor het menselijk oog niet waarneembaar is. Modules die buiten deze tolerantie vallen, produceren zichtbare warme/koele variaties in een armatuurreeks die onmiddellijk merkbaar zijn voor de bewoners, bewoners en voorbijgangers van het gebouw.

Veelzijdigheid over spannings- en maatspecificaties

LED-modules worden vervaardigd volgens een breed scala aan ingangsspanningsspecificaties, die doorgaans dekkend zijn 12 V DC, 24 V DC en directe wisselstroom (100-277 V) — en in fysieke afmetingen variërend van compacte vierkante modules van 30 mm voor paal- en trapverlichting tot lineaire arrays van 300 mm voor straat- en terreinverlichting. Dankzij deze brede specificatie kan een productfamilie met één module worden aangepast aan een hele reeks armatuurformaten, waardoor het aantal unieke component-SKU's wordt verminderd dat verlichtingsfabrikanten moeten beheren, terwijl de ontwerpflexibiliteit voor hun productportfolio behouden blijft.

Handige installatie en vervanging

Plug-in LED-moduleontwerpen maken het mogelijk om de armatuur in de fabriek te assembleren zonder gespecialiseerde soldeerapparatuur; technici verbinden de module binnen enkele seconden met het driverharnas via een gecodeerde connector. In veldonderhoudscontexten maakt hetzelfde plug-inontwerp het mogelijk om een defecte of defecte module te vervangen door een onderhoudstechnicus in minder dan 5 minuten per armatuur zonder elektrisch gereedschap, waardoor zowel de arbeidstijd als de verkeersmanagementkosten voor op de weg gemonteerde armaturen worden verlaagd in vergelijking met de volledige armatuurvervanging die niet-modulaire producten vereisen.

LED-moduletoepassingen in alle verlichtingsproductcategorieën

De veelzijdigheid van het LED-moduleformaat maakt het tot het favoriete lichtbronplatform voor een uitzonderlijk breed scala aan armatuurtypen. De volgende toepassingen vertegenwoordigen de belangrijkste gebruiksscenario's in buiten- en commerciële verlichting.

Straat- en wegverlichting

Straatverlichting LED-modules moet doorgaans een hoge fluxoutput combineren 5.000–20.000 lm per module — met asymmetrische optische lichtverdelingen van Type II of Type III die het licht over de rijbaan richten en tegelijkertijd de opwaartse lichtverspilling tegengaan. Modules voor wegtoepassingen worden gespecificeerd met een CRI ≥ 70 als minimum, waarbij CRI ≥ 80 in toenemende mate verplicht wordt gesteld voor voetgangersprioriteitszones waar nauwkeurige gezichts- en gevarenherkenning een veiligheidsvereiste is. Overspanningsbeveiliging van ≥ 10 kV geïntegreerd in de module of de driver ervan is essentieel gezien de blootstelling aan bliksem bij installaties op verhoogde palen.

Binnen- en tuinverlichting

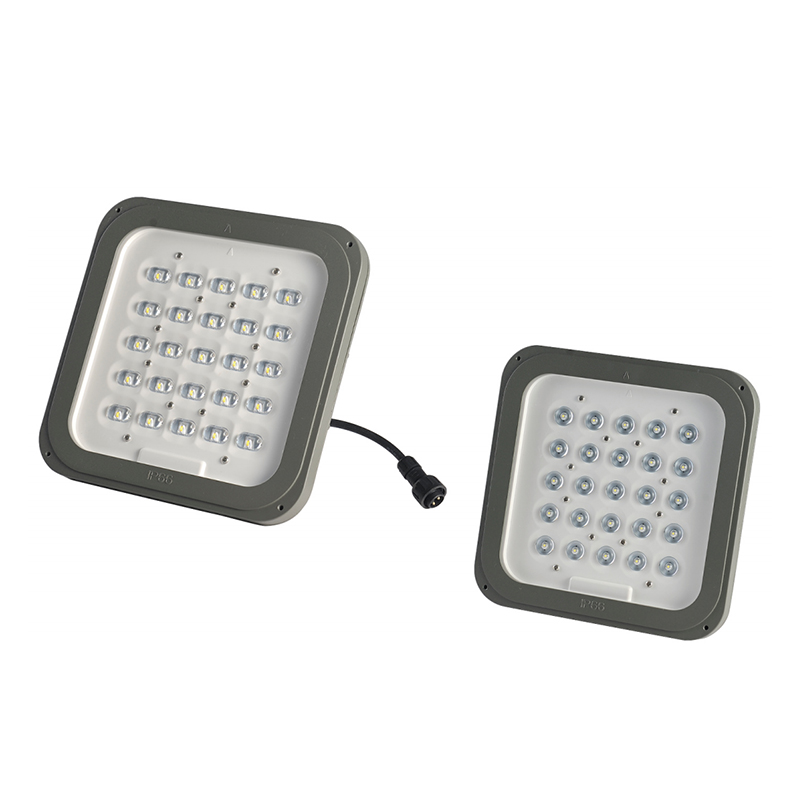

Binnenverlichtingsmodules werken doorgaans met een lager wattage 5–30 W — maar met veeleisende kleurkwaliteitseisen. CRI ≥ 80, strakke SDCM-binning en warme kleurtemperaturen van 2.700–3.000 K zijn de standaardspecificaties voor armaturen voor woontuinen en binnenplaatsen, waarbij de nauwkeurige weergave van plantengebladerte, natuursteen en hout de atmosferische kwaliteit creëert die premium landschapsverlichting onderscheidt van functionele gebiedsverlichting. Paaltop- en bolderformaten vereisen compacte, ronde of vierkante modulegeometrieën die kunnen worden geïntegreerd in de opalen diffusorconstructie van de armatuur, zonder zichtbare LED-hotspots.

Wandverlichting en gevelverlichting

Aan de wand gemonteerde armaturen voor gevels van gebouwen, ingangsverlichting en architecturale strijkeffecten maken gebruik van LED-modules met zorgvuldig ontworpen asymmetrische stralingshoeken – doorgaans Elliptische verdelingen van 10°×60° of 15°×90° – die licht langs het muuroppervlak projecteren in plaats van naar buiten de ruimte in. Een hoge CRI (≥ 80) is bij deze toepassingen belangrijk om de textuur en kleur van gevelmaterialen nauwkeurig weer te geven. DALI-2-dimcompatibiliteit maakt het mogelijk de intensiteit van de gevelverlichting te variëren als onderdeel van het nachtelijke visuele identiteitsbeheer van een gebouw, en gepland dimmen na middernacht vermindert het energieverbruik en de lichtvervuiling.

Reclame lichtbakken

Voor reclame- en retailsignage-lichtbakken zijn LED-modules nodig uitzonderlijk strakke kleurconsistentie (≤ 3 SDCM) en hoge, stabiele lichtopbrengst over een groot verlicht gebied. Kleuruniformiteit over het volledige oppervlak van een bord met achtergrondverlichting is de belangrijkste visuele kwaliteitsmaatstaf voor deze toepassing; zichtbare kleurbanden of helderheidsgradiënten van inconsistente modules vernietigen de professionele uitstraling van de advertentie. Modules voor lichtbaktoepassingen worden doorgaans gespecificeerd in 12V of 24V DC strip- of matrixformaten die eenvoudig naast elkaar kunnen worden geplaatst over het volledige verlichte gebied, waarbij de output wordt berekend om de doelvlakluminantie te bereiken (gewoonlijk 1.000–3.000 cd/m² voor buitenreclame-displays).

Maatwerkopties: LED-modules aanpassen aan specifieke vereisten

Een van de commercieel meest belangrijke voordelen van de LED-module format is de mogelijkheid tot maatwerk die het biedt aan armatuurfabrikanten en deelnemers aan het OEM/ODM-programma. In tegenstelling tot afgedichte, niet-configureerbare lichtbronnen kunnen LED-modules worden gespecificeerd met een breed scala aan instelbare parameters waarmee de lichtbron kan worden geoptimaliseerd voor elk specifiek armatuurontwerp en toepassingsvereiste.

Aanpassing van de stralingshoek

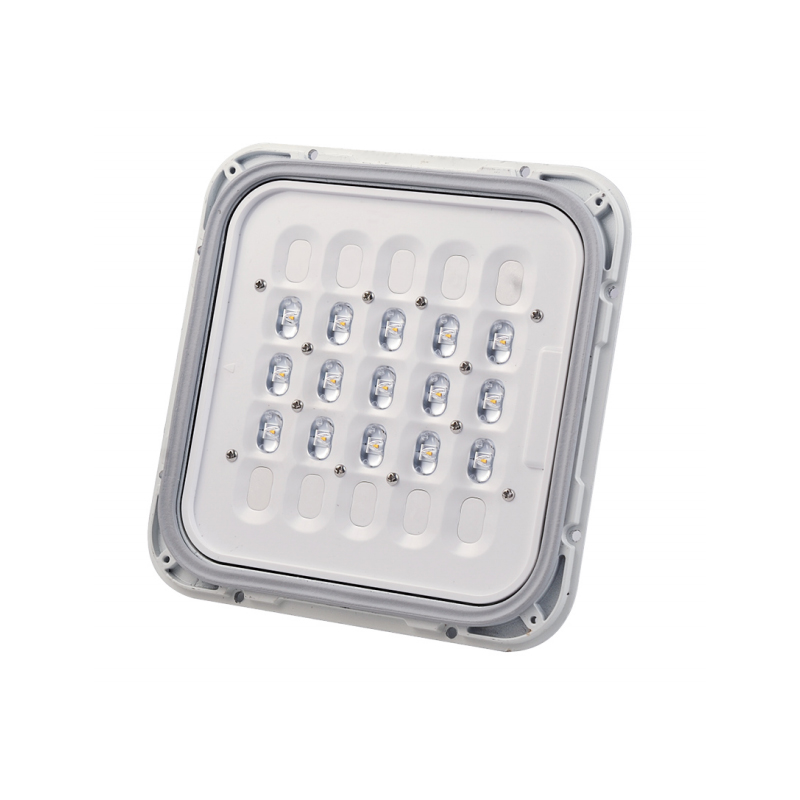

Secundaire optische lenzen – opklikbaar of zelfklevend over de LED-array – zijn verkrijgbaar in een reeks van 10° spot tot 120° wide flood , met elliptische, vierkante, lineaire en vleermuisvleugelverdelingen beschikbaar voor specifieke fotometrische vereisten. Aangepaste lenstools voor unieke distributieprofielen zijn mogelijk bij volumes van 5.000 eenheden of meer. Voor armatuurfabrikanten die producten ontwikkelen voor specifieke wegklassen of architectonische toepassingen, kan een op maat gemaakte stralingshoekverdeling het verschil betekenen tussen het al dan niet voldoen aan de toepasselijke verlichtingsnorm – waardoor dit een van de meest waardevolle aanpassingsopties is die beschikbaar zijn.

Kleurtemperatuur en CRI-aanpassing

Standaard modulekleurtemperaturen van 2.700 K, 3.000 K, 4.000 K, 5.000 K en 6.500 K zijn beschikbaar voor de meeste productfamilies. Aangepaste CCT-waarden — zoals 2.400 K voor ultrawarme horecatoepassingen of 5.700 K voor industriële inspectieverlichting — kan worden gespecificeerd via fosforselectie op chipniveau voor volumebestellingen. Op dezelfde manier zijn varianten met een hoge CRI (CRI ≥ 90, R9 > 50) die gebruik maken van fosforformuleringen met een uitgebreid spectrum beschikbaar voor toepassingen in de detailhandel, musea en medische instellingen waar kleurgetrouwheid van het grootste belang is.

Aanpassing van vermogen en spanning

Het modulewattage kan worden aangepast binnen de thermische capaciteit van het PCB-substraat door het aantal LED-chips in serie/parallelle strings en het instelpunt van de bedrijfsstroom te configureren. Hierdoor kan één enkel fysiek moduleformaat worden aangeboden meerdere vermogensniveaus, bijvoorbeeld varianten van 20 W, 30 W en 40 W – vanuit dezelfde tooling, waardoor armatuurfabrikanten een schaalbaar lichtbronplatform krijgen voor hun hele productassortiment, zonder de kosten van meerdere moduleontwerpen.

Warmteafvoer: waarom thermisch beheer de levensduur van modules bepaalt

Van alle factoren die de levensduur van LED-modules bepalen, is het thermisch beheer het meest bepalend. De relatie tussen de junctietemperatuur en de levensduur is niet lineair maar exponentieel: kleine stijgingen van de bedrijfstemperatuur veroorzaken een onevenredig grote verkorting van de levensduur. Een module die werkt met een junctietemperatuur van 75°C gaat aanzienlijk langer mee dan een gelijkwaardige module die werkt op 95°C, zelfs als alle andere factoren identiek zijn.

De thermische weerstandsketen

De warmte die bij de LED-verbinding wordt gegenereerd, moet door een reeks thermische grensvlakken reizen voordat deze de omgevingslucht bereikt: verbinding → soldeerverbinding → PCB-koperlaag → PCB-diëlektrische laag → aluminium basis → thermisch interfacemateriaal → koellichaam van de armatuur → omgevingslucht. Elke interface heeft een thermische weerstandswaarde gemeten in °C/W. De som van deze weerstanden bepaalt de junctietemperatuur bij een gegeven ingangsvermogen. Kwaliteitsmoduleontwerpen minimaliseren de weerstand bij elke interface MCPCB-substraten met hoge geleidbaarheid (thermische geleidbaarheid ≥ 2 W/m·K) , geoptimaliseerde kopergietgeometrie en gecontroleerde soldeerverbindingsprofielen die holtes bij de chip-naar-board-interface minimaliseren.

Compatibiliteit met ontwerp van armatuurkoellichaam

Een LED module cannot achieve its rated lifespan unless it is mounted in a luminaire with a heat sink adequately sized for the module's power dissipation. A commonly used design guideline is that the heat sink should be capable of maintaining the module mounting surface temperature below 60°C bij maximaal nominaal vermogen in een omgevingstemperatuur van 25°C . Modules die worden geleverd voor de productie van OEM-armaturen moeten thermische weerstandsgegevens bevatten (R_th junctie-naar-kast) zodat armatuurontwerpers vóór productie kunnen verifiëren dat hun koellichaamontwerp adequaat is.

De juiste LED-module selecteren: een inkoopchecklist

Met honderden LED-module producten die verkrijgbaar zijn met sterk uiteenlopende prijs- en kwaliteitsniveaus, voorkomt een gestructureerd evaluatiekader de kostbare gevolgen van het specificeren van ondermaatse componenten die voortijdig falen of onder de verwachtingen presteren in het veld.

• LM-80 testgegevens opvragen: LM-80 is de industriestandaard testmethode voor het behoud van LED-lumen in de loop van de tijd. Een echt LM-80-rapport van een geaccrediteerd testlaboratorium is de enige betrouwbare basis voor claims over de levensduur van de L70; wijs elke leverancier af die deze documentatie niet kan overleggen.
• Controleer de oorsprong en binning van de chip: Vraag de bincode en binning-tolerantie (SDCM) van de fabrikant van de LED-chip op. Modules die gebruik maken van chips die zijn opgeslagen tot ≤ 3 SDCM zorgen voor een consistent passend kleurbeeld voor alle eenheden in een productiebatch.
• Controleer de PCB-substraatspecificatie: Bevestig dat de module gebruik maakt van een aluminium MCPCB met een opgegeven thermische geleidbaarheid van ≥ 2 W/m·K – en niet een standaard FR4 PCB, die een thermische geleidbaarheid heeft die 10–20× lager is en zal resulteren in aanzienlijk hogere junctietemperaturen bij elk betekenisvol wattage.
• Bevestig spannings- en stroomcompatibiliteit: Zorg ervoor dat de doorlaatspanning- en stroomspecificaties van de module precies overeenkomen met de driveruitgang. Niet-overeenkomende bedrijfspunten – zelfs binnen het nominale bereik van de module – brengen zowel de efficiëntie als de levensduur in gevaar.
• Evalueer aanpassingsondersteuning: Als de toepassing niet-standaard stralingshoeken, CCT-waarden of fysieke afmetingen vereist, controleer dan of de leverancier over echte interne optische ontwerp- en PCB-layout-mogelijkheden beschikt, in plaats van simpelweg standaardproducten opnieuw te verpakken met aangepaste labels.
• Consistentiegegevens van productiebatches opvragen: Vraag naar SDCM- en lumenoutputgegevens van meerdere productiebatches om te verifiëren dat het productieproces van de leverancier consistente resultaten oplevert voor alle batches – en niet alleen op het monster dat ter evaluatie wordt ingediend.

Veelgestelde vragen over LED-modules

Wat is het verschil tussen een LED-module en een LED-driver?

De LED-module is het lichtgevende onderdeel: het bevat de LED-chips, PCB's en optische elementen die licht produceren. De LED-driver is de voedingseenheid die de AC-netspanning omzet in de gereguleerde DC-uitgang met constante stroom die de module nodig heeft. Bij geïntegreerde armaturen zijn beide componenten in hetzelfde armatuur ondergebracht; in modulaire ontwerpen zijn het afzonderlijke eenheden die onafhankelijk kunnen worden vervangen. Uitval van drivers en degradatie van LED-modules zijn de twee meest voorkomende oorzaken van het einde van de levensduur van een armatuur Door ze te scheiden, kan het defecte onderdeel worden vervangen tegen een fractie van de kosten voor het vervangen van de volledige armatuur.

Kan een LED-module zonder driver rechtstreeks op netspanning worden gebruikt?

Standaard LED-modules vereisen een driver met constante stroom en kunnen niet rechtstreeks op het wisselstroomnet worden aangesloten; de ongereguleerde spanning zou de LED-chips onmiddellijk vernietigen. Er zijn echter LED-modules met AC-ingang beschikbaar die een geïntegreerd miniatuurstuurcircuit in de modulebehuizing bevatten en die rechtstreeks kunnen worden aangesloten op een wisselstroomnet van 100–277 V. Deze geïntegreerde drivermodules bieden een eenvoudigere systeemarchitectuur ten koste van een iets lagere algehele efficiëntie en het onvermogen om driver en module onafhankelijk te vervangen - een afweging die ze geschikter maakt voor toepassingen met een lager kritische temperatuur dan voor intensief gebruikte buiteninfrastructuur.

Hoe weet ik of een LED-module compatibel is met mijn bestaande armatuur?

De compatibiliteit tussen een vervangende module en een bestaand armatuur hangt af van vier factoren: fysieke afmetingen (de module moet in de optische kamer passen), elektrische compatibiliteit (de voorwaartse spanning en stroom van de module moeten overeenkomen met het uitgangsvermogen van de driver), thermische interface (het montageoppervlak van de module moet correct passen bij het bestaande koellichaam) en optische interface (de lichtverdeling van de module moet compatibel zijn met de bestaande reflector- of diffusorgeometrie). Bij het vervangen van modules in een bestaand armatuur is de veiligste aanpak het aanschaffen van een like-for-like vervanging van de oorspronkelijke armatuurfabrikant of een module die specifiek is gevalideerd als compatibele vervanging voor dat armatuurmodel.

Wat veroorzaakt kleurverschuiving in LED-modules in de loop van de tijd?

Kleurverschuiving – een verandering in de waargenomen kleurweergave van de lichtopbrengst naarmate de module ouder wordt – wordt voornamelijk veroorzaakt door degradatie van de fosforconversielaag die over de blauwe LED-chip is aangebracht. Hoge bedrijfstemperaturen versnellen de afbraak van fosfor, waardoor een geleidelijke verschuiving naar een blauwer of geler uiterlijk ontstaat, afhankelijk van het specifieke afbraakmechanisme. Handhaving van de verbindingstemperatuur onder 85°C door middel van adequaat thermisch beheer is dit de meest effectieve strategie om de kleurverschuiving gedurende de levensduur van de module te minimaliseren. Secundaire oorzaken zijn onder meer lensvergeling als gevolg van UV-blootstelling en degradatie van soldeerverbindingen – die beide worden beheerd door materiaalselectie in kwaliteitsmoduleontwerpen.
