Kruisarmgeleider voor lantaarnpalen: typen, afmetingen, toleranties en specificatietips

Twee pallets met conische palen van 8 m komen ter plaatse met pennen van 76 mm, terwijl de wegarmaturen in dezelfde container werden gebouwd met 60 mm slipfitters. Er is niets defect. De bestelling behandelde de dwarsarm eenvoudigweg als een reserveonderdeel in plaats van als een interface. Bij elk straat-, park- of parkeergarageverlichtingsproject bepaalt de lantaarnpaaldwarsarm de montagehoogte, de terugval van het licht vanaf de paal, het pad van de windbelasting tot in de fundering en of de armatuur überhaupt kan worden gemonteerd.

Wat een lantaarnpaalkruisarm eigenlijk doet

Een kruisarm, ook wel kruisarm genoemd en vaak beugelarm, davitarm of mastarm genoemd, is het horizontale element dat de armatuur wegdraagt van de mastas. In een woonstraat kan het een rechte buis van 0,6 m zijn die met bouten aan de schacht is bevestigd. Op een hoofdweg kan het een gebogen davit van 2,5 m zijn die aan een verstevigingskraag is gelast. Het fixeert vier dingen tegelijk: montagehoogte, terugslag, lampricht en de overdracht van wind en eigen last naar de paal.

Twee verbindingen zijn van belang: arm aan paal en arm aan armatuur. De meeste garantiegeschillen over buitenverlichting beginnen bij één ervan en niet bij de LED-module.

• Montage hoogte. Een mast van 8 m met een stijging van 0,9 m plaatst het lichtcentrum op bijna 8,9 m, waardoor de paalafstand die nodig is voor dezelfde wegklasse verandert.
• Tegenslag. De overspanning wordt gemeten vanaf het mastvlak tot aan het montagepunt van de armatuur. Te kort en licht komt op de stoep terecht, te lang en de las neemt een groter moment in beslag.
• Pad laden. Elke kilogram aan het uiteinde van de arm wordt een moment op het poolvlak en opnieuw op de basisplaat.

Veelvoorkomende typen kruisarmen en waar ze allemaal passen

Bijna elke buitenverlichtingsindeling wordt bediend door een van de vijf configuraties. De keuze is een kwestie van wegklasse, masthoogte en hoeveel belasting de masttop kan dragen, niet van uiterlijk.

In de praktijk wordt de arm zelden alleen gekocht. Hij wordt samen met de paal als één geheel besteld. Daarom moet de paaltekening de spanwijdte, stijging, pengrootte en afwerking in één tabel weergeven.

Afmetingen en interfaces die eerst moeten worden vergrendeld

Maak overeenstemming over deze zeven waarden voordat u de afwerking of de prijs bespreekt. Ze veroorzaken meer leveringsproblemen dan enig ander onderdeel van de specificatie.

1. Buitendiameter pen. 60 mm (2-3/8 inch) en 76 mm (3 inch) domineren de markt, en de boring van de slipfitter is normaal gesproken 2 tot 3 mm groter.
2. Tenon-betrokkenheid. Door een insteeklengte van 100 tot 150 mm blijft de armatuur stabiel, terwijl een kortere inschakeling ervoor zorgt dat deze op de stelschroeven schommelt.
3. Armoverspanning, van mastvlak tot armatuurbevestigingspunt. De voorraadmaten zijn 0,5, 0,75, 1,0, 1,5, 2,0 en 2,5 m.
4. Stijgen, de verticale offset tussen de twee uiteinden van de arm. Davit-armen heffen het armatuur doorgaans 0,5 tot 1,0 meter op.
5. Boutpatroon voor directe montage: gatafstand, gatdiameter (vaak 13 tot 14 mm voor M12-bouten) en asradius op het bevestigingspunt.
6. Paal taps toelopend. Bij conische palen is standaard een tapsheid van 1:12, dus een beugel gemaakt voor een rechte as raakt slechts twee lijnen en zal loskomen.
7. Wanddikte. 3 mm is een verstandig minimum tot een reikwijdte van 1,5 m, en 4 of 5 mm daarbuiten.

Schrijf de penmaat op de bestelbon en op de tekening. Kopers die alleen het armatuurvermogen opgeven, zijn degenen die een pen van 76 mm ontvangen tegen een fitter van 60 mm.

Materialen, verzinking en duurzaamheid van coatings

Staal blijft de standaard omdat het lasbaar, stijf en goedkoop is. Q235B en Q355B zijn de kwaliteiten die het vaakst voorkomen op exportorders uit China, maar in de meeste klimaten is de afwerking belangrijker dan de kwaliteit.

Thermisch verzinken volgens ISO 1461 geeft een gemiddelde coating van 70 micron op staal tussen 3 en 6 mm dik, met een minimale lokale aflezing van 55 micron. ASTM A123 vereist een gemiddelde van 86 micron op elementen van 3,2 mm en dikker. Waar kleur vereist is, gaat polyesterpoeder over het verzinken op 60 tot 100 micron en wordt het normaal gesproken getest tot 500 of 1000 uur zoutsproeien. Twee productiedetails worden herhaaldelijk over het hoofd gezien: galvaniseren voegt ruwweg 70 tot 100 micron per oppervlak toe, dus gaten en getapte draden moeten worden aangevuld of opnieuw worden getapt, en slak of gaatjes die in een las achterblijven, worden coatingdefecten die twee winters later als roeststrepen verschijnen.

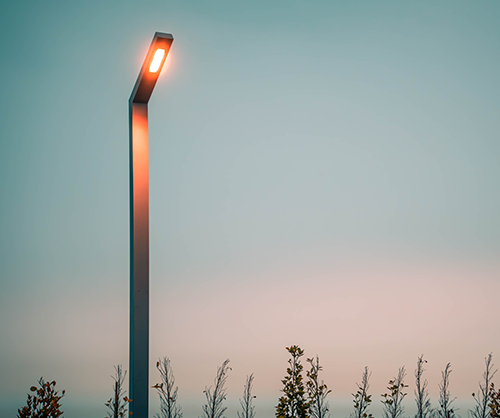

Pola PA-serie thermisch verzinkte ronde mastlamp Ronde stalen mast uit de PA-serie voor weg- en straatverlichting, thermisch verzinkt en poedercoating voor langdurig buitengebruik. Bekijk Product →

Door mast, arm en armatuur in één fabriek te kopen, wordt de meest voorkomende storing weggenomen, omdat de pen en de slipfitter vóór het verpakken met elkaar kunnen worden gecontroleerd. Yuyao Yangming Lighting, een fabrikant van lichtmasten en buitenarmaturen in Ningbo sinds 2001, zet zijn eigen productievloer, test- en exportrecord op zijn naam achtergrondpagina van het bedrijf .

Windbelasting, trillingen en de lassen die deze dragen

Het ontwerp van een kruisarm is meestal een vermoeidheids- en verbindingsprobleem, geen krachtprobleem. Bij een ontwerpwindsnelheid van 40 m/s bedraagt ​​de dynamische druk ongeveer 980 pascal. Een wegarmatuur van 60 W met een effectief geprojecteerd oppervlak van 0,1 vierkante meter en een luchtweerstandscoëfficiënt van bijna 1,2 trekt ongeveer 118 Newton, of 12 kg kracht, aan het uiteinde van de arm. Voeg daar het eigen gewicht van ongeveer 6 kg aan toe en een arm van 1,5 m genereert een buigmoment aan de poolzijde van ongeveer 270 Nm.

Dat moment is bescheiden voor een buis van 4 mm. Het echte risico situeert zich op drie plaatsen.

• Las de tenen. Hoekpoten van 3 tot 5 mm zonder ondersnijding en zonder porositeit, geïnspecteerd volgens een erkende laskwaliteitsklasse, stoppen scheuren na een paar duizend windstoten.
• Bout gaten. Extra grote of sleufgaten verkleinen het draagoppervlak en zorgen ervoor dat de arm na verloop van tijd losraakt.
• Doorbuiging. Veel specificaties hebben een doorbuiging van de kaparm bij een spanwijdte gedeeld door 100, wat ongeveer 15 mm mogelijk maakt op een arm van 1,5 m onder ontwerpwind.

Korte, dunne armen op winderige of kustlocaties zijn ook gevoelig voor vortex-uitscheiding, het lage gezoem dat een klacht over losheid wordt. Een dikkere muur of een kleine demper kost veel minder dan een volgend bezoek.

De arm afstemmen op de armatuur en de bediening ervan

Een arm die sterk en goed gegalvaniseerd is, kan toch niet werken met het gekozen armatuur. Controleer drie interfaces voordat u bestelt.

Montage-interface

Slipfitter-armaturen schuiven op de pen en vergrendelen met twee of vier stelschroeven. Direct-mount armaturen worden vastgeschroefd op een platte beugelplaat. Door beide systemen binnen één project te combineren, ontstaan ​​twee lijnen met reserveonderdelen en twee installatieroutines.

YMLED-6408M Waterdichte LED-straatverlichting voor buiten Kosteneffectieve LED-straatverlichting voor buiten voor zijwegen en paden, met optionele NEMA/Zhaga-stopcontacten en dimmen voor upgrades van slimme verlichting. Bekijk Product →

Toegang tot regelapparatuur

NEMA- en Zhaga-aansluitingen zitten meestal bovenop de behuizing. Een davitarm die over de behuizing buigt, kan de toegang tot het stopcontact of de fotocel blokkeren. Controleer daarom de tekening met gemonteerde armatuur.

Bescherming tegen binnendringing als geheel

Een volgens IP66 geteste armatuur op een bank is niet automatisch IP66 als deze eenmaal op een pen staat. Als het stelschroefgat open wordt gelaten, of de kabelwartel naar boven wijst, komt er water naar binnen. Zorg voor een pakking of afdichtring bij de verbinding en leid de kabel door de schacht naar het basiscompartiment.

Cheques en toleranties ontvangen

Dwarsarmen en paalbeugels zijn eenvoudig genoeg om goederen te inspecteren. Een schuifmaat, een richtliniaal en een coatingmeter kunnen vrijwel elk probleem dat er toe doet, onderkennen.

Vraag ook naar het papierwerk: staalfabriekcertificaten, een galvanisatiedikterapport, een zoutsproeirapport voor gepoedercoate onderdelen en verpakkingsfoto's. Bij een eerste bestelling is een proefmontage van één mast, één arm en één armatuur vóór verzending meer waard dan welk document dan ook.

Installatieopmerkingen die terugbellen voorkomen

• Haal de ankerbouten aan volgens de leverancierstabel, gewoonlijk 150 tot 300 Nm voor M16 tot M20 tapeinden, afhankelijk van kwaliteit en smering.
• Controleer vóór het voegen het loodrecht op twee assen, met een tolerantie van bijvoorbeeld 1 mm per 200 mm hoogte.
• Gebruik een anti-vastloopmiddel op gegalvaniseerde schroefdraden, omdat drooggegalvaniseerde bouten gaan aanvreten en een vastzittende stelschroef in de lucht een lastige reparatie is.
• Draai de penstelschroeven aan tot ongeveer 20 Nm voor M10 roestvrijstalen schroeven en controleer vervolgens of de armatuur niet met de hand kan draaien.
• Lijn dubbele of clusterarmen zo uit dat de armaturen parallel zitten voordat ze definitief worden vastgedraaid, en repareer eventuele gaten of krassen met zinkrijke verf.

Specificatie van een compleet paal- en armpakket

Zodra de lay-out vaststaat, is één pagina voldoende. Vermeld de masthoogte en tapsheid, armtype, reikwijdte en opkomst, pendiameter en -lengte, wanddikte, afwerking, ontwerpwindsnelheid, armatuurmodel en aantal. Voeg het boutpatroon toe als de arm rechtstreeks op de as wordt vastgeschroefd, en kijk of het project één kleur nodig heeft voor alle palen en armen.

Pola PB-serie thermisch verzinkte mastlamp Op maat gemaakte paaltop buitenmast voor PB1/PB2-modellen van 3 tot 4 m, met thermisch verzinken en coating voor bijpassende arm- en armatuurindelingen. Bekijk Product →

Zorg ervoor dat de pengroottes consistent zijn in het hele project. Als twee wegklassen echt verschillende pennen nodig hebben, bestel dan de armen en armaturen als op elkaar afgestemde paren, zodat de lijst met reserveonderdelen kort blijft. Actuele mast- en armatuurdocumenten zijn beschikbaar op de downloadpagina als u afmetingen wilt vergelijken voordat u een aanvraag verzendt.

Veelgestelde vragen

Kan een pen van 60 mm worden aangepast aan een slipfitter van 76 mm?

Er bestaan ​​adapterhulzen, maar ze voegen allemaal een verbinding toe die moet worden afgedicht en in de lucht moet worden vastgedraaid. Bij een nieuw project is het goedkoper en veiliger om de armatuur met de bijpassende fitting te bestellen, of de mast met de bijpassende pen.

Hoe lang gaat een gegalvaniseerde dwarsarm mee?

Met een gemiddelde temperatuur van 70 micron zorgt thermisch verzinken volgens ISO 1461 ervoor dat een stalen arm doorgaans tientallen jaren in gebruik blijft in landelijke en voorstedelijke omgevingen. Zoutnevel aan de kust en industriële zwavel verbruiken zink sneller, dus zwaardere coatings of poeder over galvaniseren zijn de extra kosten daar waard.

Hebben paallantaarns een kruisarm nodig?

Alleen als de lantaarn verder van de schacht moet zitten, bijvoorbeeld op een paal waar ook spandoeken op hangen. Een directe paaltopmontage is eenvoudiger, goedkoper en geeft een netter silhouet in parken en pleinen.

De kruisarm van de lantaarnpaal lijkt op een stuk buis met aan het uiteinde een beugel. In werkelijkheid is het de interface tussen de maststructuur, de armatuuroptiek en de werkdag van de installateur. Bepaal de pengrootte, reikwijdte, stijging, wanddikte en afwerking in de tekenfase, bevestig ze met een proefmontage en de rest van het verlichtingspakket past in elkaar de eerste keer dat het ter plaatse wordt uitgepakt.
